22 ADC实验

22 ADC实验

光照/温度采集实验 麦克风实验

up视频里的实验代码: 👣ADC实验代码、

1 🌡️ 光/热传感器-光照/温度采集实验​

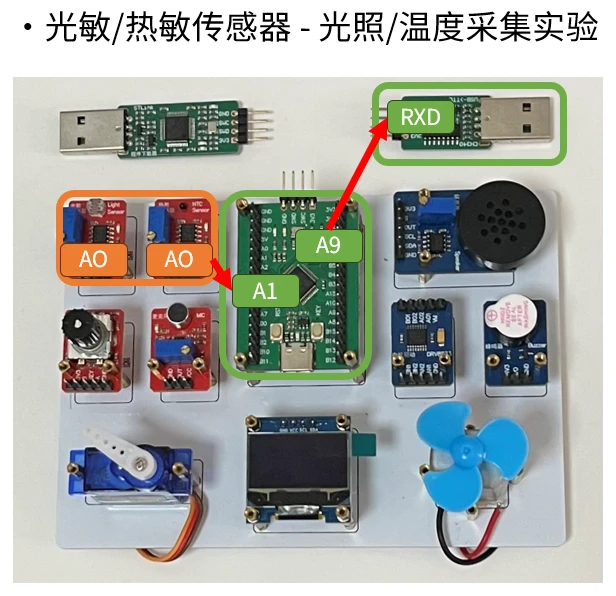

1.1 实验连接​


1.2 实验原理​


  • 温度采集实验中, 通过NTC热敏电阻将温度转化为电压信号, 再通过ADC将电压信号转化为具体的数值

  • 光照采集实验中, 通过光敏电阻将光强转化为电压信号, 再通过ADC将电信号转化为具体的数值

1.3 CubeMX配置​

ADC1通道选择
ADC规则组和采样时间
ADC中断配置

1.4 实验代码​

全局​

#include <stdio.h>

uint16_t adc_val = 0;
uint8_t flag = 0;

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
	if(hadc->Instance == ADC1)
	{
		adc_val = HAL_ADC_GetValue(&hadc1);
		flag = 1;
	}
}

main()​

	HAL_ADC_Start_IT(&hadc1);

while(1)​

		if(flag == 1)
		{
			char buf[64] = {0};
			sprintf(buf,"adc_val=%d V_AO=%f\r\n",adc_val,adc_val/4096.0f*3.3f);
			HAL_UART_Transmit(&huart1,buf,strlen(buf),1000);
			flag = 0;
	    HAL_ADC_Start_IT(&hadc1);
		}

1.5 温度/光照 计算​


1.6 温度计算代码​

//==================== NTC热敏电阻参数(B3950‑10K) ====================
#include "math.h"
#define NTC_R_FIX     10000.0f     //电路上拉固定电阻R1=10k
#define R25       10000.0f    //25℃标称NTC电阻
#define T25       298.15f     //25℃开尔文
#define B			   3950.0f     //B值
#define ADC_MAX       4095.0f
/**
 * @brief  NTC热敏电阻B值模型计算温度
 * @param  adc_val: ADC原始采样值，范围0~4095
 * @retval 温度值，单位℃
 * @note   硬件电路：VCC →10k固定电阻 →AO采样点 →NTC →GND
 */
float NTC_GetTemperature(uint16_t adc_val)
{
    // 根据ADC分压换算NTC当前实时电阻
    float R_ntc = NTC_R_FIX * adc_val / (ADC_MAX - adc_val);
    // NTC B值公式，计算开尔文温度
    float invT = 1.0f / T25  +  (1.0f / B) * logf(R_ntc / R25);
    float T_K  = 1.0f / invT;
		// 开尔文温度转换为摄氏温度
    float T_C  = T_K - 273.15f;
    return T_C;
}

1.7 光照计算代码​

//==================== GL5528光敏电阻参数 ====================
#include "math.h"
#define LDR_R_FIX     10000.0f     //电路上拉固定电阻R1=10k
#define LDR_R10       10000.0f     //10Lux时光敏电阻阻值10kΩ
#define LDR_GAMMA     0.7f         //GL5528伽马值γ
#define ADC_MAX       4095.0f

/**
 * @brief  GL5528光敏电阻计算光照度
 * @param  adc_val: ADC原始采样值，范围0~4095
 * @retval 光照度，单位Lux(勒克斯)，仅相对值，非计量级精度
 * @note   硬件电路：VCC →10k固定电阻 →AO采样点 →LDR →GND
 *         公式: Lux = 10 * pow(R10 / Rldr, 1/gamma)
 */
float LDR_GetLux(uint16_t adc_val)
{
    // 根据ADC分压换算光敏电阻当前实时电阻
    float R_ldr = LDR_R_FIX * adc_val / (ADC_MAX - adc_val);

    // 光敏电阻照度‑电阻经验公式，计算环境光照度Lux
    float lux = 10.0f * powf( LDR_R10 / R_ldr, 1.0f / LDR_GAMMA );

    return lux;
}

2 🎙️ 麦克风- 音频采集实验​

2.1 实验连接​


2.2 实验原理​

  • 音频采集实验中, 通过麦克风将声音信号转化为电压信号

  • 再通过ADC将电信号转化为具体的数值

  • 最后再通过UP写的串口助手画出波形

2.3 CubeMX配置​

2.4 实验代码​

全局​

#include <stdio.h>

uint16_t adc_val = 0;
uint8_t flag = 0;

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
	if(hadc->Instance == ADC1)
	{
		adc_val = HAL_ADC_GetValue(&hadc1);
		flag = 1;
	}
}

main()​

	HAL_ADC_Start_IT(&hadc1);
	HAL_TIM_Base_Start(&htim3);

while(1)​

		if(flag == 1)
		{
			char buf[64] = {0};
			sprintf(buf,"%d\r\n",adc_val);
			HAL_UART_Transmit(&huart1,buf,strlen(buf),1000);
			flag = 0;
		}
